CUCITRICE A 2 TESTE PZ1208
Macchina idonea alla cucitura di scatole in cartone ondulato in due metà, e idonea alla cucitura e incollatura di scatole in unico pezzo.
La macchina è altamente flessibile. Necessita di una minima manutenzione da parte di un qualsiasi operatore anche non specializzato.
Le teste di cucitura possono essere posizionate lungo tutta la luce della macchina, indipendentemente dalla posizione dei nastri trasportatori.
Posizionamento manuale degli assi .
- Teste di cucitura oscillanti nr. 02
- nr. punti 700/1000 al minuto
- larghezza interna del punto mm 14
- inclinazione del punto 30°
- dimensioni filo mm 2,5×0,5 o mm 2,3×0,6 o mm 2,3×0,9
- passo di cucitura min mm 20
- passo di cucitura max mm 80
- spessore max del cartone mm 4 1 onda mm 8 2 onde mm 14 3 onde
- passaggio utile mm 3200 a 5000
- lato minimo cassa con patella mm 150
- Lato minimo cassa lato opposto mm 350

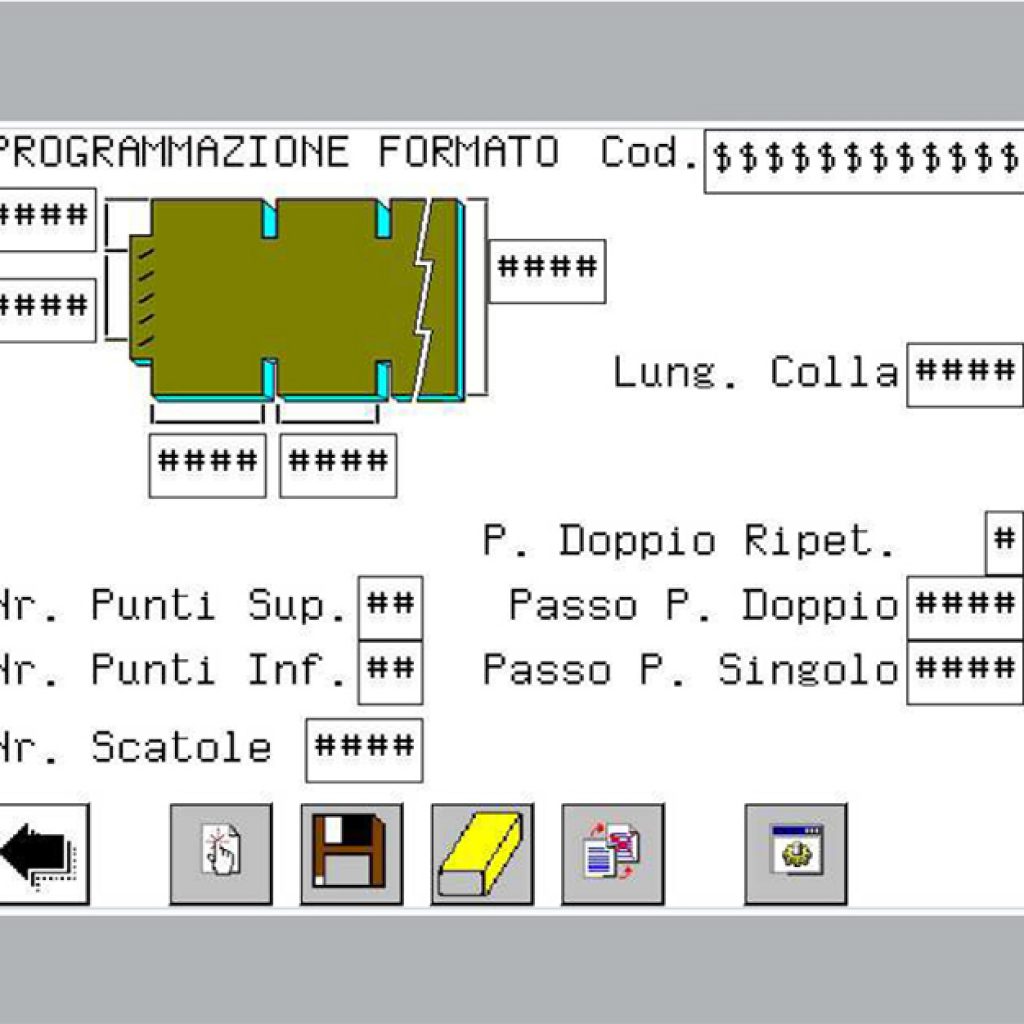

Dati impostabili sul computer
- passo di cucitura
- numero dei punti
- numero casse per pacco o per pila
- Lunghezza incollatura
- Opzione d’incollatura o cucitura
- Tipo di scatole
- Archiviazione formati scatole
INCASTELLATURA
− nr. 02 spalle laterali portanti, completamente lavorate
− nr.02 travi superiori e nr. 02 travi inferiori provviste di speciali guide per il posizionamento sia delle teste di cucitura che dei nastri di trasporto.

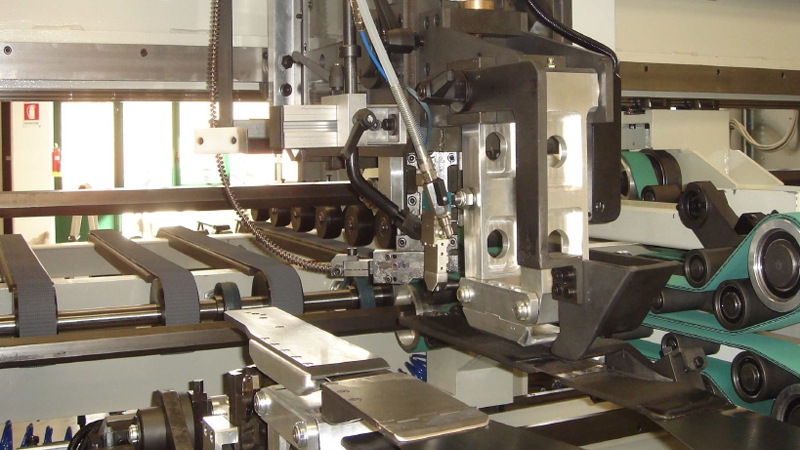

GRUPPO DI CUCITURA:
− Nr.02 Teste di cucitura, oscillanti azionate da motore BRUSHLESS,una posizionata superiormente ed una inferiormente.
− Posizionamento delle teste in senso trasversale motorizzato.
Le teste si spostano simmetricamente rispetto alla mezzeria della macchina
− Registro in larghezza delle teste con motoriduttore
− Registro in altezza delle teste con comando motorizzato
− Registro in altezza della ciabatta oscillante con comando manuale − Registro dell’oscillometro in funzione del passo di cucitura con comando manuale
− Gruppo alimentazione filo, sincronizzato meccanicamente con testa di cucitura
− Gruppo svolgitore per bobina di 10 kg diametro esterno 250 mm. Lg. 50 mm

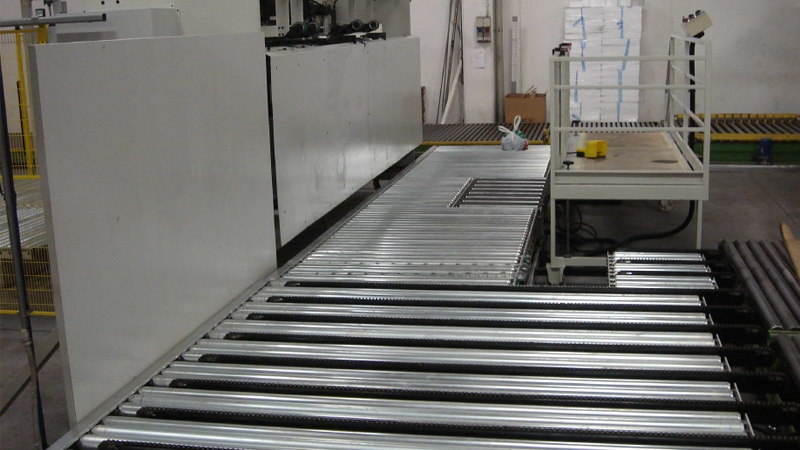

PIATTAFORMA IDRAULICA ELEVATRICE DELLA PILA DI SCATOLE
− Piattaforma elevatrice idraulica per pila con altezze personalizzate.
− Pianale dotato di rulli folli su tutta la luce della macchina
− Pianale dotato di rulli folli a scomparsa per Ricevere le pile frontalmente.
− Fotocellula lettura scatole per mantenere costante il piano superiore pile.
NASTRI TRASPORTATORI SCATOLA
− Nr. 04 nastri superiori e nr. 04 nastri inferiori disposti a sandwich, per il trascinamento delle scatole sia in due metà oppure in un unico pezzo
− Nr. 04 nastri sono mobili in altezza, comandati con cilindro pneumatico, per consentire il trascinamento della scatola senza rovinare il cartone
− I nastri sono comandati da motori duttore gestito da inverter Posizionamento manuale dei nastri in senso trasversale
− Ogni coppia di nastri è dotata di un arresto a scomparsa per consentire il pareggiament o delle scatole in due metà, durante il carico da parte dell’operatore
− Comando pedale inizio ciclo
Nr° 8 NASTRI IN USCITA CUCITRICE comandati da inverter, dotati di ruote folli superiori di pressione, che accompagnano l’uscita della scatola dopo la fase di cucitura ed apertura dei sandwich.
PIATTAFORMA IDRAULICA ELEVATRICE DELLA PILA DI SCATOLE
- Piattaforma elevatrice idraulica per pila con altezze personalizzate.
- Pianale dotato di rulli folli su tutta la luce della macchina
- Pianale dotato di rulli folli a scomparsa per Ricevere le pile frontalmente.
- Fotocellula lettura scatole per mantenere costante il piano superiore pile
